IPM930A是三相數字式智能電表，廣泛用于工業、商業、民用電力系統和變電站中。IPM930A智能電表以工業級微處理器為核心，處理速度高，具有很高的性價比，集電量遙測、遙信等功能于一體，可以取代大量的常規模擬儀表。
二、應用范圍：
工廠動力系統自動化、負荷控制
SCADA、DCS、EMS集成廠商
變電站綜合自動化
發電廠電氣DAS
郵電局電源系統、智能大廈
無功補償系統
三、功能特性：
全電量測量和1級高精度電能計量
配置4路DI、3路DO、1路AO、1路AI
RS-485通信口，支持Modbus通信規約
3行4位高亮LED數碼公會顯示
四、產品選型：
|
功能 |
項目 |
IPM930A-M |
IPM930A-I |
IPM930A-V |
IPM930A-VI |
|
實時測量值 |
三相電壓 |
■ |
|
■ |
■ |
|
三相電流 |
■ |
■ |
|
■ |
|
|
三相有功功率 |
■ |
|
|
|
|
|
三相無功功率 |
■ |
|
|
|
|
|
三相視在功率 |
■ |
|
|
|
|
|
三相功率因數 |
■ |
|
|
|
|
|
總有功電能 |
■ |
|
|
|
|
|
總無功電能 |
■ |
|
|
|
|
|
頻率 |
■ |
|
■ |
■ |
|
|
輸入輸出 |
開關量輸入（4DI） |
選配 |
選配 |
選配 |
選配 |
|
開關量輸出（3DO） |
選配 |
選配 |
選配 |
選配 |
|
|
模擬量輸入（AI） |
選配 |
選配 |
選配 |
選配 |
|
|
模擬量輸出（AO） |
選配 |
選配 |
選配 |
選配 |
|
|
通訊 |
485接口，MODBUS協議 |
■ |
■ |
■ |
■ |
|
在線升級 |
在線升級裝置的軟件 |
■ |
■ |
■ |
■ |
五、技術參數：
|
項目 |
參數 |
|
|
工作電源 |
額定電壓 |
95-250DC/AC；47-440HZ；±10% |
|
功率消耗 |
＜3W |
|
|
輸入電壓 |
額定電壓 |
57.74/100V；220/380V；400/690V |
|
過載能力 |
1.2倍額定電壓，連續工作；2倍額定電壓，允許1s |
|
|
功率消耗 |
< 0.5VA/相（額定時） |
|
|
輸入電流 |
額定電流 |
5A；1A |
|
過載能力 |
1.2倍額定電壓，連續工作；20倍額定電壓，允許1s |
|
|
功率消耗 |
0.5VA/相@5A; 0.1VA/相@1A |
|
|
輸入 |
DI |
內激勵24VDC；去抖時間40ms |
|
輸出 |
DO |
電磁式繼電器；觸點容量：250VAC/5A，30VDC/5A |
|
通信口 |
RS-485 |
Modbus規約；光電隔離和浪涌保護 |
|
顯示 |
大屏幕液晶顯示 |
3行4位高亮紅色數碼管，>5萬小時 |
|
測量精度 |
電壓 |
±0.5％ |
|
電流 |
±0.5％ |
|
|
有功功率 |
±0.5％ |
|
|
無功功率 |
±0.5％ |
|
|
視在功率 |
±0.5％ |
|
|
有功電能 |
1級 |
|
|
無功電能 |
2級 |
|
|
功率因數 |
±0.5％ |
|
|
頻率 |
±0.02Hz |
|
|
工作環境 |
運行溫度 |
-25℃～＋70℃ |
|
儲存溫度 |
-40℃～+85℃ |
|
|
相對濕度 |
5％～95％（無冷凝） |
|
|
大氣壓力 |
70kPa～106kPa |
|

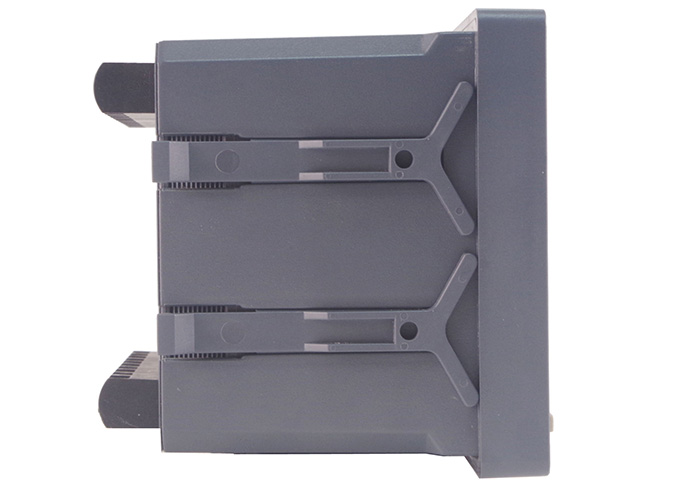

六、結構尺寸

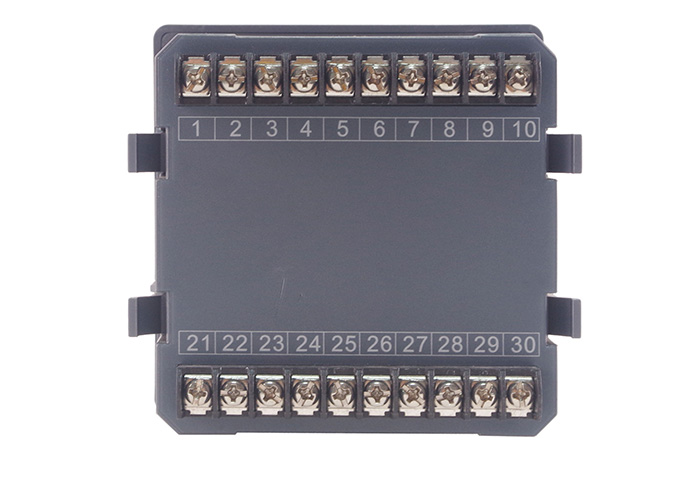

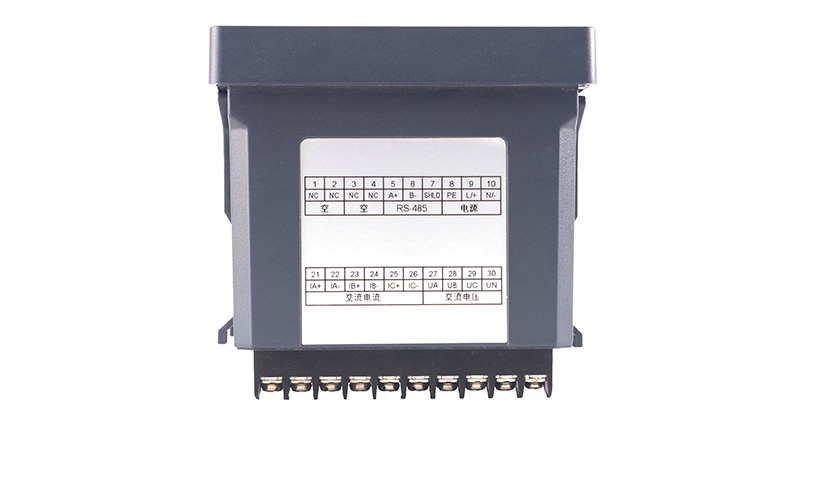

七、端子圖
